流化床—粉體碳納米管生長設備
直接聯系
安徽貝意克設備技術有限公司
安徽
面議
貝意克
流化床—粉體碳納米管生長設備
9053
一、設備簡介

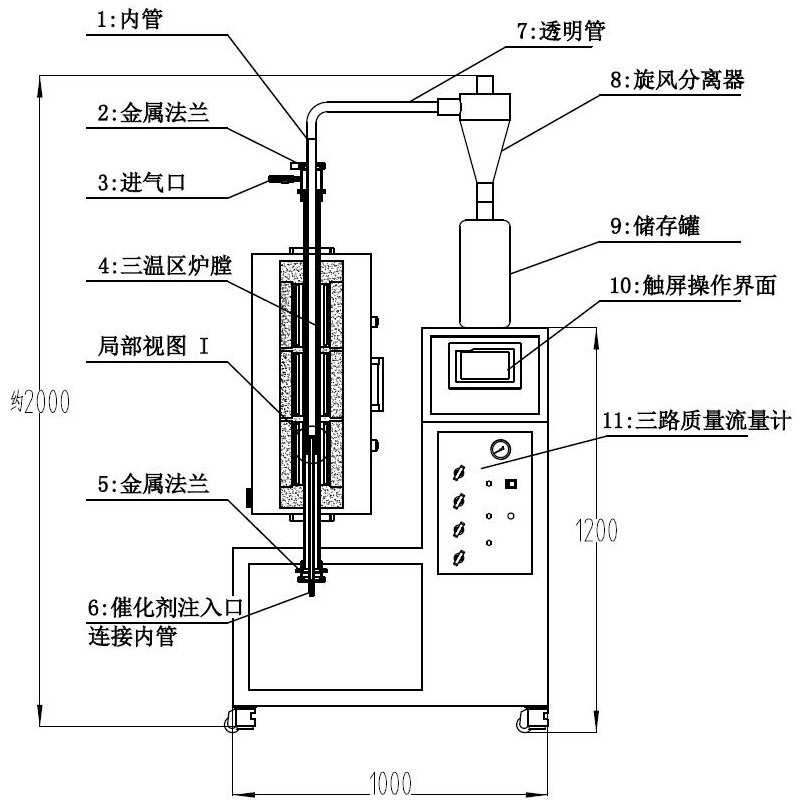

流化床—化學氣相沉積法可控及批量制備碳納米管設備，該設備包括有：自動加液裝置、超聲波霧化發生裝置、氣體供應裝置、氣體流量控制裝置、三溫區流化床反應器及加熱裝置、旋風分離器、固體收集裝置、凈化處理裝置。氣體供應裝置出氣口在經過氣體流量控制裝置后與超聲波霧化裝置進氣口相連接，自動加液裝置出液口與超聲波霧化發生裝置進液口相連接，通過霧化裝置內部的液體控制裝置來控制加液。超聲波霧化裝置的出口與三溫區流化床反應器的進料口相連接，反應器的出料口通過透明管與旋風分離器相連接，旋風分離器上面的氣體出口與凈化處理裝置相連接，下面的固體捕集出口與固體收集器相連接。經過旋風分離器后，大量的氣體向上通過凈化裝置后排向大氣，而固體則捕集到固體收集裝置中。碳納米管生長*難控制的就是氣場和流場溫度差異相互影響，由于變量太多，無法確保生長的碳納米管形態一致，從而質量非常低，本方案完全解決氣場和流場及溫度變量的相互影響。
本方案通過流量計和靜態混氣室把氣體均勻混拌，通過上通氣，氣體通過雙層管(夾層管預熱氣體，內腔體生長碳納米管)確保通入的氣體進入生長腔體內溫度一直，通過多空陶瓷網的結構設計，從而解決均勻進氣的問題。使的生長腔體熱場流場穩定，確保得到高質量重復性好的碳納米管。
二、技術參數
| 1、爐管材質：高純石英管 2、爐管尺寸：OD: 80 mm （外管），OD 50mm（內管） 3、加熱元件：康奈爾電阻絲 4、工作溫度：連續工作溫度：≤1100℃ 5、溫控系統：30段可編程控溫，PID參數自整定，操作界面為7"液晶觸摸屏控制 6、控溫精度：±1℃ 7、加熱區長度：600mm 8、恒溫區長度：400mm |
供氣系統 | 內部裝有3路高精度質量流量計可準確的控制氣體流量；設靜態混氣室，有助于氣體充分混合，按要求配比。 工作電壓：185~245V 50HZ **輸出功率：18W 流量計標準量程：100sccm，200sccm，200sccm，500sccm（非特殊指定以氮氣標定，量程可選） 工作溫度：5~45℃ 工作壓差：0.1~0.5MPa **壓力：3MPa 準確度：±1.5% FS 測量范圍：-0.1~0.15 MPa（0.01 MPa/grid） 針閥：316不銹鋼 混氣罐：Φ80×120mm 截止閥：Φ6mm”316不銹鋼針閥 尺寸：600×600×650 mm |
