產品信息

特點

• 高速測量（約10分鐘），與傳統方法相比時間大幅縮短

• 僅通過一次測量，可計算在各種條件下的測量結果

• 使用二維亮度傳感器進行近場測量

• 安裝在暗箱中，無須暗室設施

• 通過原始照度?亮度計算算法實現高信噪比

• 可以計算任意位置/距離的照度和亮度

• 可與基于任意光線數據和IES格式的光學模擬軟件相配合

測定項目

• 亮度光線數據

• 照度、光照強度、光分布數據

用途

• 照明設備，如汽車前燈，室內燈

• 路燈，泛光燈，聚光燈

• LED封裝（紫外線，可見光，紅外線），芯片，模塊

• 顯示液晶，有機EL等的視角特性

• 紅外傳感器的分布特性

• 鏡頭和反射鏡等光學材料的特性

規格

【測量激光雷達】高速近場光分布測量系統

我們希望對于“光分布”持有 “遠場測量”印象的人能一定觀看“高速近場光分布測量系統”。

此系統不僅能輕松快速采集光學設計所需的UV-NIR不可見光，還可和光學模擬軟件的連接。

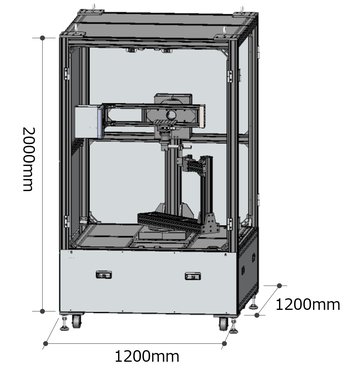

GP-7的外觀（300）

投影儀大燈的近場光測量

這種類型的前燈采用LED作為光源，結合了透鏡和反射器，小型緊湊。而由于使用LED的前燈的結構與傳統設計不同，因此容易在產品開發期間產生預料方向以外發射雜散光的問題。 近場分布測量對于研究此種形成雜散光的異常光線的原因能夠有效分析。

GP-7（300）是用于類似上述小型樣品和LED模塊的小型光源測量裝置。

GP-7 300的測量和分析

樣品放置 - 調整 - 測量 - 分析流程

1）樣品放置 - 在測量臺上設置樣品
2）調整 - 調整樣品臺的前后左右及高度
3）測量 - 在±90°范圍內測量樣品
*動畫為測量的動態影像，與實際測量不同，僅供參考。
4）分析 - 設定分析條件并將樣品與樣品分開一定距離時的照度分布評估

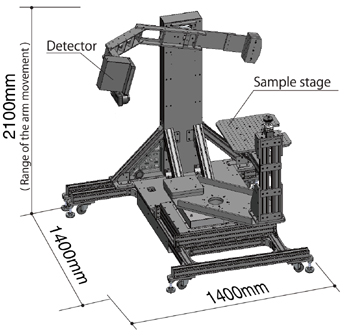

外觀GP-7（600）

汽車前照燈的近場光測量。

對于汽車前照燈，通過用透鏡或反射器控制光的方向，必須在固定距離評估其照度和類型。
傳統的測量方式為安裝距離為25米的探測器，通過旋轉安裝在測角儀上的燈，以測量光分布特性。

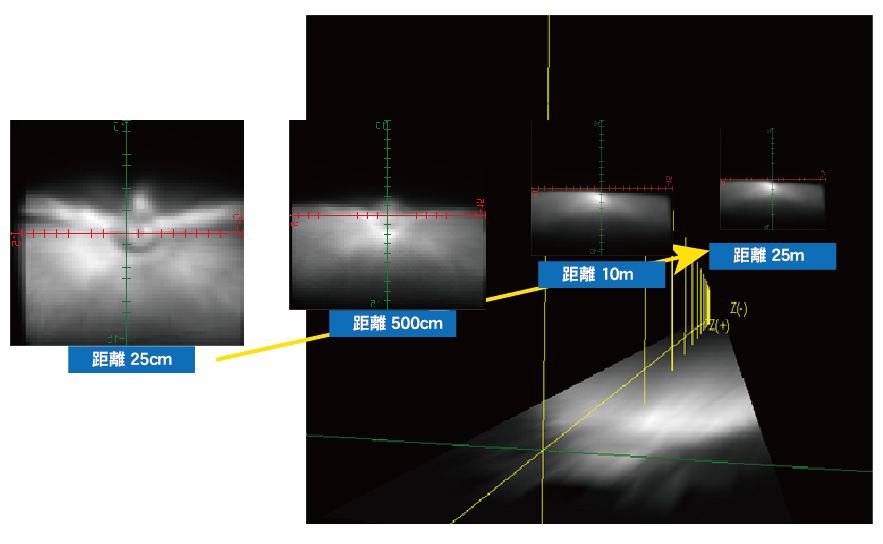

而GP-7通過測量短距離燈的亮度分布特性，并基于模擬測量計算任意距離的照度，可以通過一次測量自由地改變需要評估的距離。

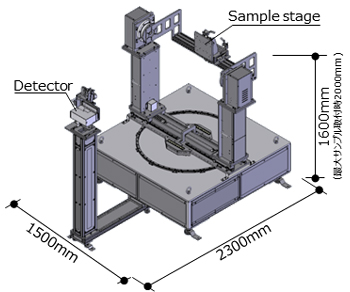

外觀　　GP-7（1000）

天花燈的近場光分布測量。

通過使用2D亮度傳感器評估一般燈具，可以節省空間。

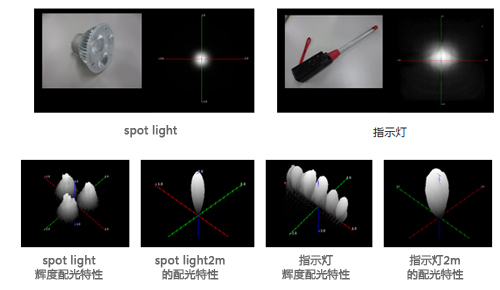

例如聚光燈樣品，具有距離不同光分布不同的特性，測量時，可以通過一次測量獲得的亮度光分布特性為基礎，從而獲得任意位置處的光分布特性和照度特性。

測定例

液晶顯示器的視角特性

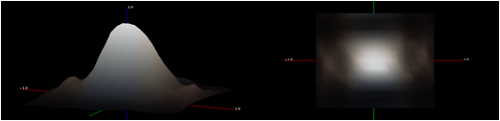

以液晶顯示器為樣品，使用用光分布測量系統GP-7進行測量時，獲得的亮度分布特性為液晶的視角特性。 而由于是使用二維亮度傳感器測量樣品液晶顯示器表面，因此可以只通過一次測量獲得關于樣品表面的大量信息。 可應用于肉眼3D顯示屏的測量。

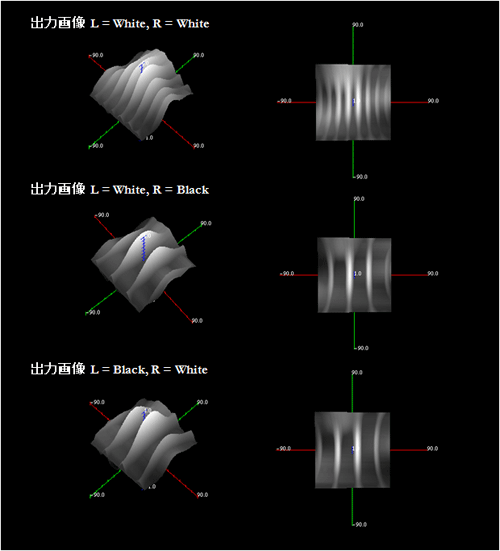

液晶面板的視野角特性（3D表示） 液晶面板的視野角特性

汽車前照燈

對于汽車前照燈，通過用透鏡或反射器控制光的方向，必須在固定距離評估其照度和類型。
傳統的測量方式為安裝距離為25米的探測器，通過旋轉安裝在測角儀上的燈，以測量光分布特性。
而GP-7通過測量短距離燈的亮度分布特性，并基于模擬測量計算任意距離的照度，可以通過一次測量自由地改變需要評估的距離。

一般燈具

即便對于普通照明裝置，使用二維亮度傳感器的測量也是有效的。 在節省空間的同時，對于像聚光燈那樣，因距離而不同亮度光分布不同的特性，也可基于從樣品中的測量獲得的光分布特性，而獲得任意位置處的光分布特性及照明特性。
