SLon磁選機的設備結構和工作原理：

 SLon立環脈動高梯度磁選機結構見圖1，它主要由脈動機構、激磁線圈、鐵軛、轉環和各種礦斗、水斗組成。用導磁不銹鋼制成的鋼板網或圓棒作磁介質。

 激磁線圈通過直流電，在分選區產生感應磁場，位于分選區的磁介質表面產生非均勻磁場即高梯度磁場；轉環作順時針旋轉，將磁介質不斷送入和運出分選區；礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環。礦漿中的磁性顆粒吸附在磁介質棒表面上，被轉環帶至頂部無磁場區，被沖洗水沖入精礦斗，非磁性顆粒在重力、脈動流體力的作用下穿過磁介質堆，與磁性顆粒分離。然后沿下鐵軛縫隙流入尾礦斗排走。

 該機的轉環采用立式旋轉方式，對于每一組磁介質而言，沖洗磁性精礦的方向與給礦方向相反，粗顆粒不必穿過磁介質堆便可沖洗出來。該機的脈動機構驅動礦漿產生脈動，可使位于分選區磁介質堆中的礦粒群保持松散狀態，使磁性礦粒更容易被捕獲，使非磁性礦粒盡快穿過磁介質堆進入到尾礦中去。

 顯然，反沖精礦和礦漿脈動可防止磁介質堵塞，脈動分選可提高磁性精礦的質量。 這些措施保證了該機具有較大的富集比、較高的分選效率和較強的適應能力。

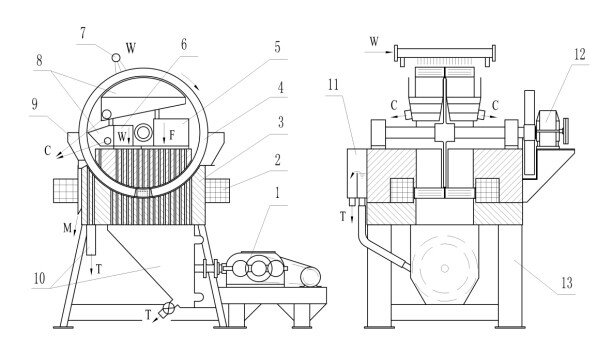

圖 1 SLon 立環脈動高梯度磁選機結構圖

1.脈動機構  2.激磁線圈  3.鐵軛  4.轉環 5.給礦斗 6.漂洗水斗 7.磁性礦沖洗裝置 8.磁性礦斗 9.中礦斗 10.非磁性礦斗

 11.液位斗   12.轉環驅動機構  13.機架   F-給礦   W-清水   C-磁性產品   M-中礦  T-非磁性產品

SLon立環脈動高梯度磁選可顯著提高磁性精礦的品位，并保持對細粒磁性礦物回收率高的優點，此外，脈動還具有防止磁介質堵塞的作用。SLon立環脈動高梯度磁選機是一種利用磁力、脈動流體力和重力的綜合力場選礦的新型工業設備。其特點是轉換立式旋轉，反沖精礦并配有礦漿脈動機構，選礦性能具有國際**水平。適用于-1.3毫米（-200目占50～100％）的赤鐵礦、褐鐵礦、菱鐵礦、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、鎢錫分離，也可用于非金屬礦如石英、長石、霞石、高嶺土等除鐵提純，具有高場強、高梯度、富集比高、不易堵塞，分選粒度范圍寬，選別指標好，連續作業、結構緊湊、可靠性好（設備作業率高達98％以上）的優點。

目前我們已成了SLon-500、750、1000、1250、1500、1750、2000、2250、2500、3000、3500、4000、5000等機型的研制，設備處理能力覆蓋0.05～950噸／臺時。
