冷凍傳輸解決方案

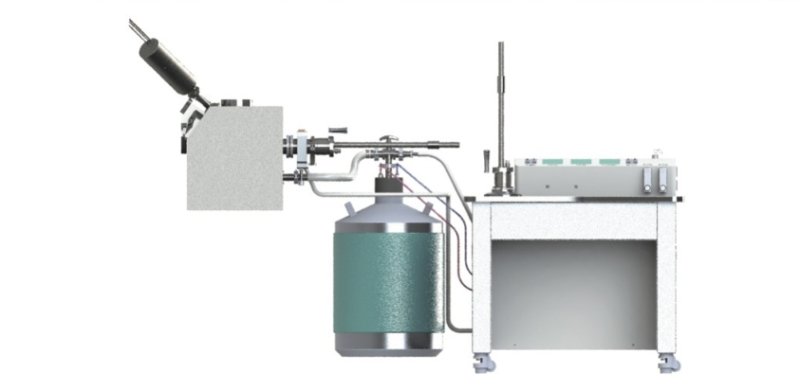

FIB冷凍制樣系統示意圖

FIB冷凍制樣系統參數

?獨立控制系統

?獨立真空系統

?高匹配360°(無限)旋轉冷臺

?冷臺傾轉角度>55°

?冷臺溫度≤180℃

?冷臺降*低溫時間:≤30min

?冷阱溫度≤l90℃

?冷阱降*低溫時間:≤l5min

?冷臺、冷阱設計烘烤功能

?烘烤溫度:80℃

?提供定制化樣品梭服務

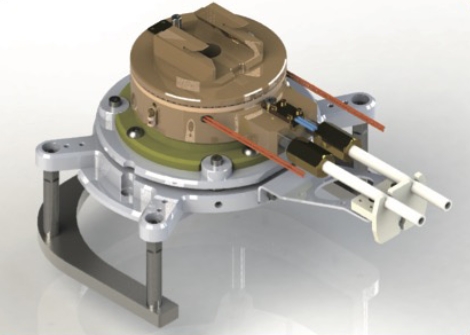

360°旋轉冷臺

功能：用于裝載樣品梭及提供低溫保護

參數

?旋轉角度：0-360°

?控溫范圍：-180℃~80℃

?控溫精度：≤土0.1℃

?降溫速度：≤30min

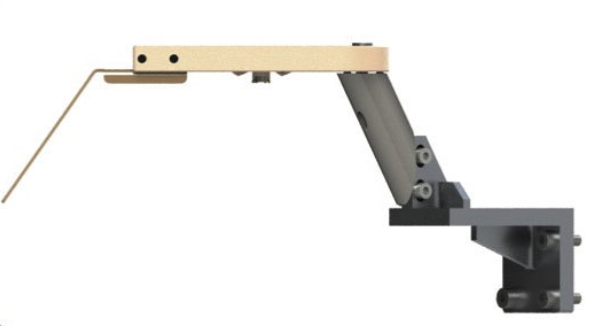

冷阱

功能：低溫保護、吸附污染物

參數

?控溫范圍：≤-190℃

?控溫精度：≤士0.5℃

?降溫速度:≤15min

真空轉移腔

功能：用于樣品的真空轉移

參數

?可實現手套箱-FIB真空相互轉移

?可實現液氮內樣品-FIB冷凍制樣真空轉移

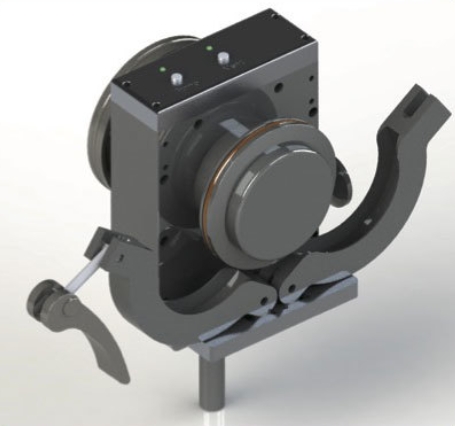

真空過度倉

功能：實現樣品到電鏡的真空過度轉移

參數

?操作快速

?便捷獨立真空系統

?匹配電鏡真空

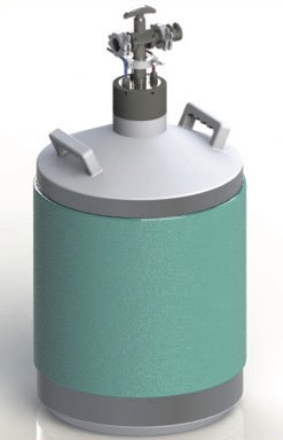

低溫系統

功能：用于為冷臺、冷阱提供冷源

參數

?液氮容積35L

?持續工作時間>8h

?設計不停機添加液氮端囗

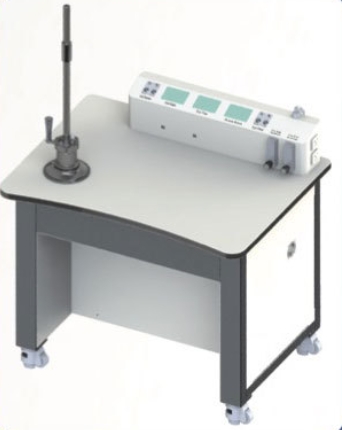

控制系統

功能：用于系統的控制、集成和交互

參數

?溫度顯示及控制

?真空系統集成與控制

?選配液氮工作站，可滿足樣品的冷進冷出需求
